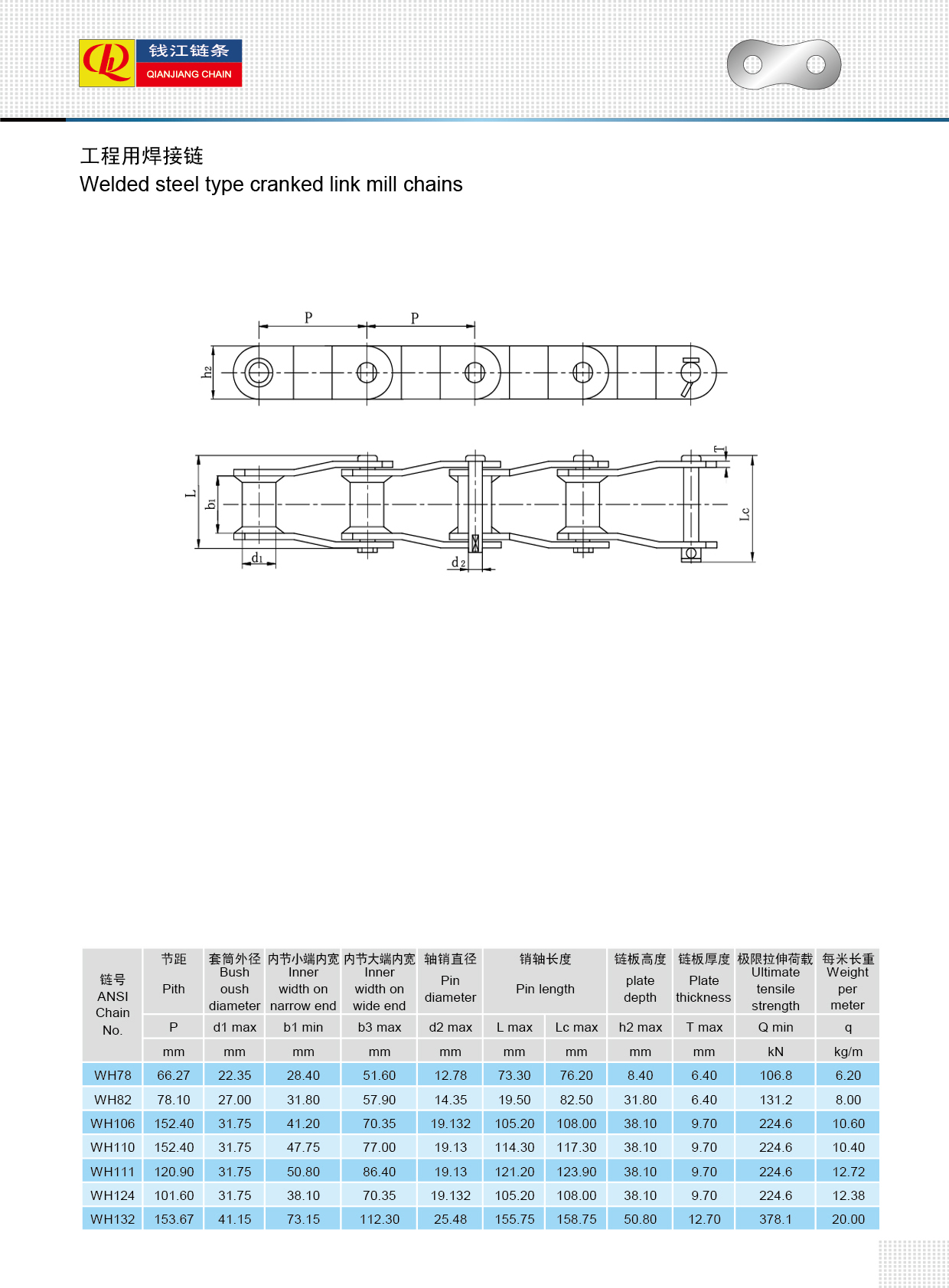

Welded steel type cranked link mill chains

Welded steel type cranked link mill chains

Hangzhou qianjiang chain industries Co.,Ltd.

0
Views: 158

Product Details

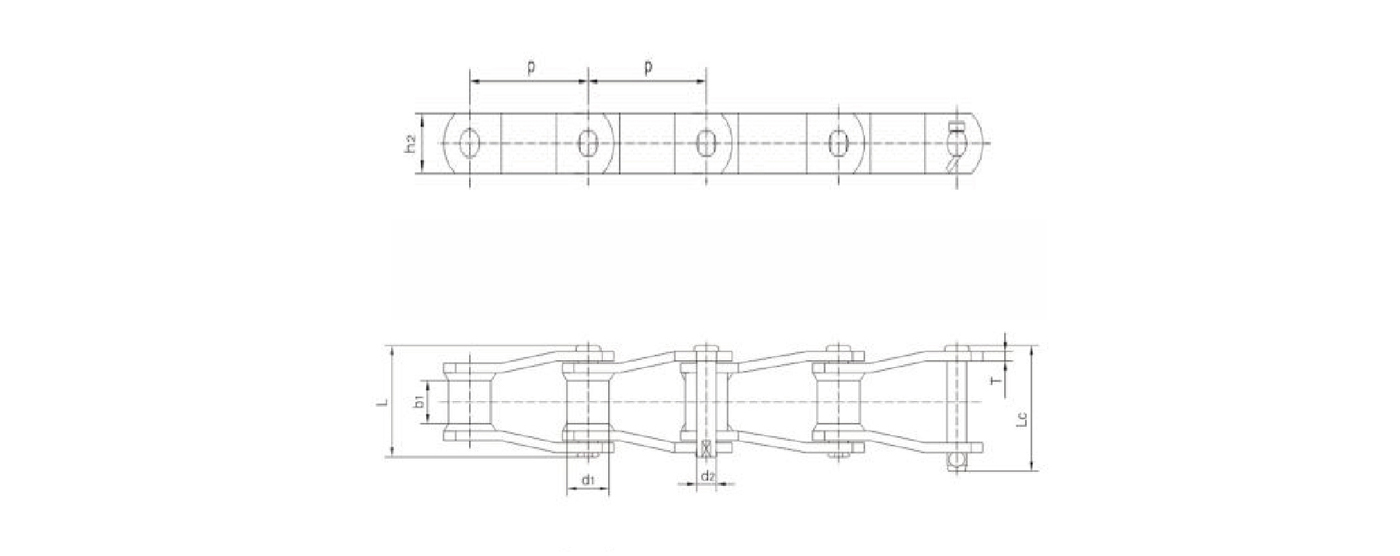

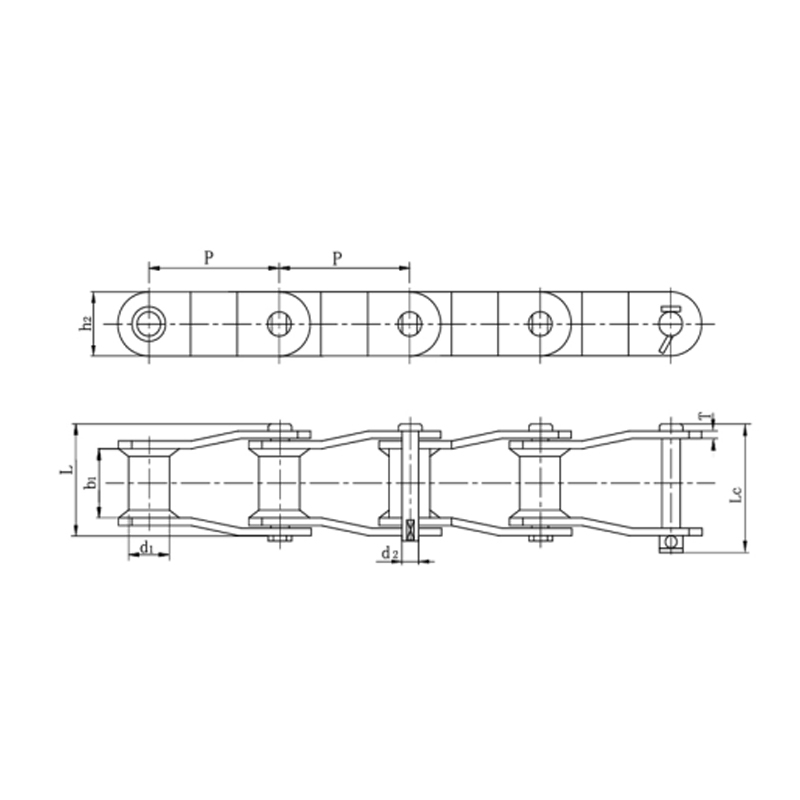

        ANSI          Chain No. Pith          Bush             oush     diameter      Inner             Width on      narrow end       Inner               width on     wide end   Pin    diameter Pin length       plate           depth        Plate   thickness    Ultimate         tensile strength   Weight      per        meter
P d1 max b1 min b3 max d2 max L max Lc max h2max T max Q min q
mm mm mm mm mm mm mm mm mm kN kg/m
WH78 66.27  22.35  28.40  51.60  12.78  73.30  76.20  8.40  6.40  106.8  6.20

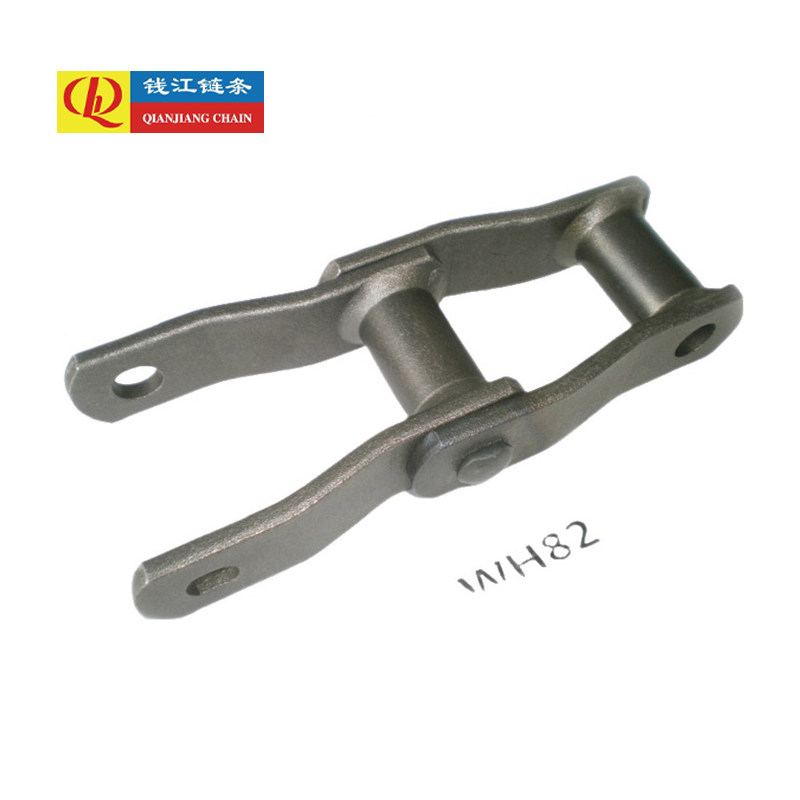

WH82 78.10  27.00  31.80  57.90  14.35  19.50 82.50  31.80  6.40  131.2  8.00
WH106 152.40  31.75  41.20  70.35  19.132  105.20  108.00  38.10  9.70  224.6  10.60
WH110 152.40  31.75  47.75  77.00  19.13  114.30  117.30  38.10  9.70  224.6  10.40
WH111 120.90  31.75  50.80  86.40  19.13  121.20  123.90  38.10  9.70  224.6  12.72
WH124 101.60  31.75  38.10  70.35  19.132  105.20  108.00  38.10  9.70  224.6  12.38
WH132 153.67  41.15  73.15  112.30  25.48  155.75  158.75  50.80  12.70  378.1  20.00
