Heavy duty series cottered type roller chains 2

Heavy duty series cottered type roller chains 2

Hangzhou qianjiang chain industries Co.,Ltd.

0
Views: 204

Product Details

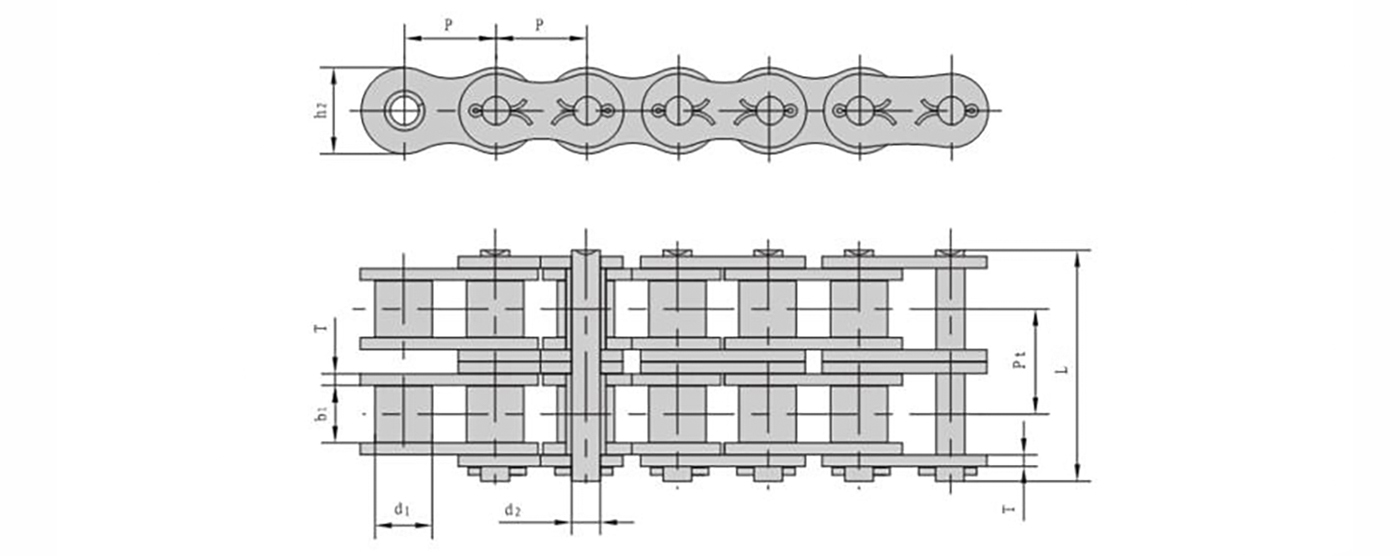

ANSI/ISO   Chain NO. Pith   Roller diameter           Width                    between                        inner             plates   Pin    diameter Pin length           inner                     plate               depth       Plate     thickness Transverse pitch Ultimate    tensile       strength   Average  tensile  strength      Weight              per            meter
P d1 max b1 min d2 max L max h2 max T max Pt Q min Q0 q
mm mm mm mm mm mm mm mm kN/lbf kN kg/m
60H-2 19.050  11.91 12.57 5.94  57.7  18.00  3.22 26.11  63.6/14455 84.5  3.71
80H-2 25.400  15.88 15.75 7.92  72.0  24.00  4.00  32.59  113.4/25773 145.3  6.15
100H-2 31.750  19.05 18.90 9.53  86.0  30.00  4.80  39.09  177.0/40227 225.9  9.03
120H-2 38.100  22.23 25.22 11.10  106.4  35.70  5.60  48.87 254.0/57727 322.7  13.13
140H-2 44.450 25.40 25.22 12.70  114.4 41.00  6.40  52.20  344.8/78364 437.7  16.60
160H-2 50.800  28.58 31.55 14.27  134.9  47.80  7.20  61.90  453.6/103091 571.6  20.20
180H-2 57.150  35.71 35.48 17.46  150.8  53.60  8.00  69.16  562.0/127726 680.0  29.20
200H-2 63.500  39.68 37.85 19.85  171.8  60.00  9.50  78.31  707.6/160818 894.9 38. 11
240H-2 76.200  47.63 47.36 23.81  217.3  72.30  12.70  101.22  1000.0/227270 1200.0  60.50
