Short pitch precision roller chains ( B series ) 2

Short pitch precision roller chains ( B series ) 2

Hangzhou qianjiang chain industries Co.,Ltd.

0
Views: 162

Product Details

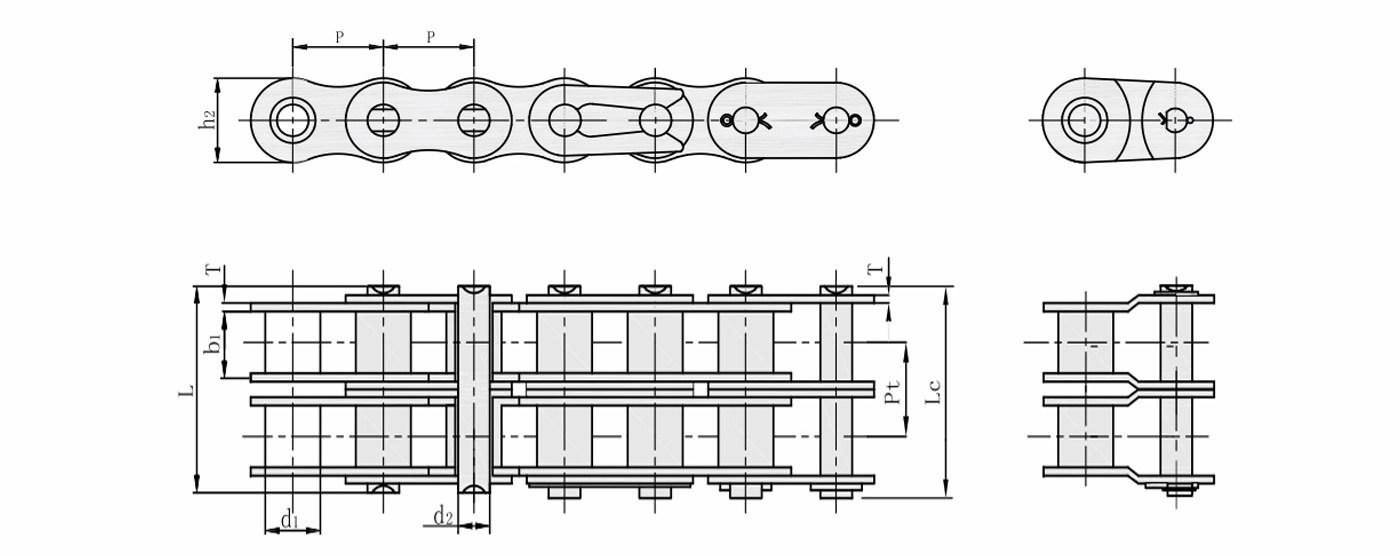

DIN/ISO Chain NO. Pith   Roller diameter      Width             between       inner      plates       Pin       diameter Pin length        inner            plate        depth           Plate            thickness Transverse     pitch Ultimate    tensile       strength   Average  tensile  strength  Weight       per        meter
P d1 max b1 min d2 max L max Lc max h2 max T max Pt Q min Q0 q
mm mm mm mm mm mm mm mm mm kN/lbf kN kg/m
05B-2 8.000  5.00  3.00  2.31  13.9  14.5  7.10  0.80  5.64  7.8/1773 10.2  0.33
*06B-2 9.525  6.35  5.72  3.28  23.4  24.4  8.20  1.30  10.24  16.9/3841 18.7  0.77
08B-2 12.700  8.51  7.75  4.45  31.2 32.2  11.80  1.60  13.92  32.0/7273 38.7  1.34
10B-2 15.875  10.16  9.65  5.08  36.1  37.5  14.70  1.70  16.59  44.5/10114 56.2  1.84
12B-2 19.050  12.07  11.68  5.72  42.5  44.4  16.00  1.85  19.46  57.8/13136 66.1 2.31
16B-2 25.400  15.88  17.02  8.28  68.0  70.3  21.00  4.15/3.1 31.88  106.0/24091 133.0  5.42
20B-2 31.750  19.05  19.56  10.19  78.5  81.5  26.40  4.50/3.5 36.45  170.0/38636 211.2  7.20
24B-2 38.100  25.40  25.40  14.63  101.7  106.3  33.20  6.00/4.8 48.36  280.0/63636 319.2  13.40
28B-2 44.450  27.94  30.99  15.90  124.6  129.1  36.70  7.50/6.0 59.56  360.0/81818 406.8  16.60
32B-2 50.800  29.21  30.99  17.81  124.6  129.6  42.00  7.00/6.0 58.55  450.0/102273 508.5  21.00
40B-2 63.500  39.37  38.10  22.89  154.5  161.5  52.96  8.50/8.0 72.29  630.0/143182 711.9  32.00
48B-2 76.200  48.26  45.72  29.24  190.4  198.2  63.80  12.00/10.0 91.21  1000.0/227272 1130.0  50.00
56B-2 88.900  53.98  53.34  34.32  221.2  229.6  77.80  13.50/12.0 106.60  1600.0/363635 1760.0  71.48
64B-2 101.600  63.50  60.96  39.40  249.9 258.4  90.17  15.00/13.0 119.89  2000.0/454544 2200.0  913.00
72B-2 114.300  72.39  68.58  44.48  283.7  292.7  103.60  17.00/15.0 13.6.27 2500.0/568180 2750.0  120.40

*Straight side plates
