Roller chains with straight side plate ( B series ) 1

Roller chains with straight side plate ( B series ) 1

Hangzhou qianjiang chain industries Co.,Ltd.

0
Views: 2,502

Product Details

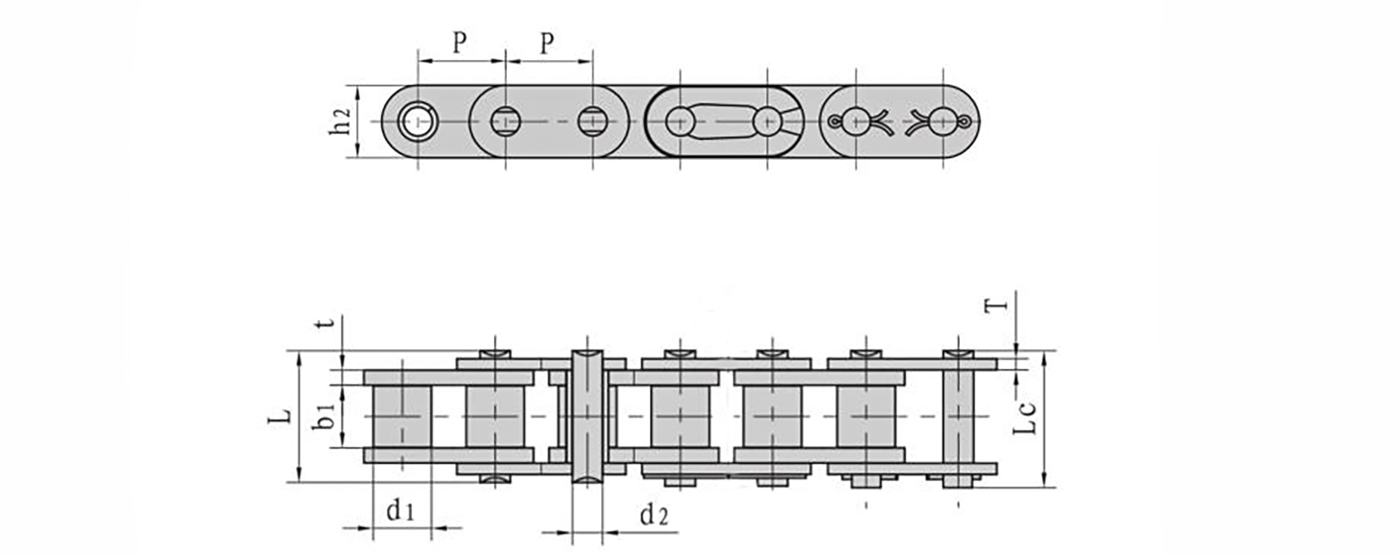

          DIN/ISO   Chain NO. Pith   Roller diameter       Width           between            inner         plates        Pin       diameter Pin length           inner                 plate           depth      Plate     thickness    Ultimate        tensile        strength   Average tensile  strength  Weight       per           meter
P d1 max b1 min d2 max L max Lc max h2 max T max Q min Q0 q
mm mm mm mm mm mm mm mm kN/lbf kN kg/m
C08B-1 12.700  8.51  7.75  4.45  16.7  18.2 11.8  1.60  18.0/4091 19.5  0.80
C10B-1 15.875  10.16  9.65  5.08  19.5  20.9  14.7  1.70  22.4/5091 27.9  1.06
C12B-1 19.050  12.07  11.68  5.72  22.5  25.2 16.0  1.85  29.0/6591 32.2  1.32
C16B-1 25.400  15.88  17.02  8.28 36.1  39.1  21.0/24.0 4.15/3.1 60.0/13636 72.8  3.08/3.49
C20B-1 31.750  19.05  19.56  10.19  41.3  45.0  26.4  1.5/3.5 95.0/21591 106.7  4.16
C24B-1 38.100  25.40  25.40  14.63  53.4  57.8  33.2  6.0/4.8 160.0/36364 178.0  7.47
C28B-1 44.450  27.94  30.99  15.90  65.1  69.5  36.7 7.5/6.0 200.0/45455  222.0  9.90
C32B-1 50.800  29.21  30.99  17.81 66.0  71.0  42.0  7.0/6.0 250.0/56818 277.5 10.45
