Heavy duty series cottered type roller chains 1

Heavy duty series cottered type roller chains 1

Hangzhou qianjiang chain industries Co.,Ltd.

0
Views: 206

Product Details

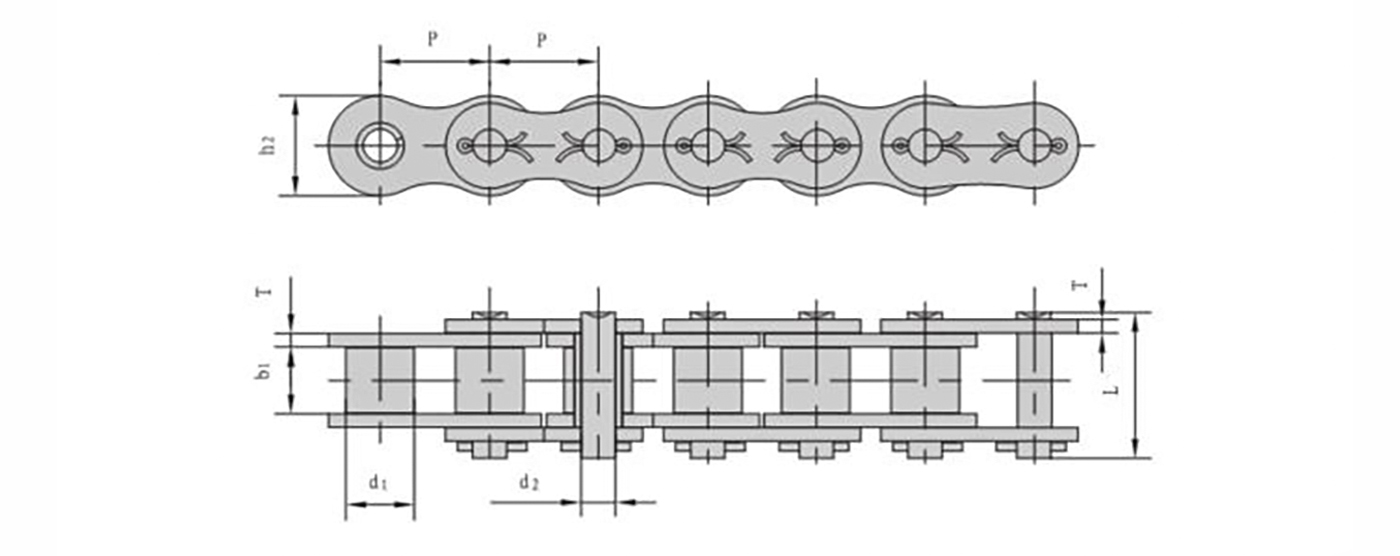

ANSI/ISO   Chain NO. Pith   Roller diameter             Width                      between                         inner              plates         Pin          diameter Pin length             inner                    plate            depth             Plate           thickness  Ultimate      tensile       strength   Average tensile  strength      Weight             per             meter
P d1 max b1 min d2 max L max h2 max T max Q min Q0 q
mm mm mm mm mm mm mm kN/lbf kN kg/m
50H-1 15.875  10.18 9.40  5.08  23.5  15.09  2.42  22.2/5045 30.2  1.25
60H-1 19.050  11.91 12.57 5.94  31.0  18.00  3.25  31.8/7227 42.7  1.87
80H-1 25.400  15.88 15.75 7.92  38.0  24.00  4.00  56.7/12886 71.4  3.10
100H-1 31.750  19.05 18.90 9.53  46.9  30.00  4.80  88.5/20114 112.4 4.52
120H-1 38.100  22.23 25.22 11.10  57.5  35.70  5.60  127.4/28864 160.9  6.60
140H-1 44.450 25.40 25.22 12.70  62.2  41.00  6.40  172.4/39182 217.3  8.30
160H-1 50.800  28.58 31.55 14.27  73.0  47.80  7.20  226.8/51545 285.8 10.30
180H-1 57.150  35.71 35.48 17.46  81.6  53.60  8.00  281.0/80409 341.8 14.83
200H-1 63.500  39.68 37.85 19.85  93.5  60.00  9.50  353.8/80409 444.5  19.16
240H-1 76.200  47.63 47.35 23.81  115.9  72.30  12.70  510.3/115977 622.5  30.40
